不銹鋼鋼襯四氟補償器可彌補管線安裝時軸向或徑向誤差，同時可解決因氣候變化而引起的伸縮問題，具有補償量大，機械性能優，耐腐蝕性能好，使用壽命長等優點；作為一種緩振器，安裝在泵的進出口或其它高頻振動機械的兩端以減輕或振動，提高管路的使用壽命與密封性能。

耐真空襯四氟補償器主要性能參數

襯里材料：內襯聚四氟乙烯　內襯PTFE管道　內襯F4管

公稱通徑：DN25~1000(mm)

公稱壓力：真空

使用溫度：-20~180℃

連接方式：法蘭

制作長度：100~180 (mm)

適用介質：強酸、強堿、強氧化性介質

說明

PTFE波紋管補償器又稱膨脹節，伸縮節，是一種撓性、薄壁、有橫向波紋的具有伸縮功能的器件，它由金屬波紋管與PTFE組成。波紋管補償器的工作原理主要是利用自身的彈性變形功能，補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移，補償?shù)淖饔镁哂心蛪?、密封、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能，起到降低管道變形和提高管道使用壽命的作用。

襯里材料：PTFA、PFA等。

公稱通徑：DN25~DN3000

PTFE補償器性能

◆連接法蘭無特殊要求時，則按HG45-91  PN1.0MPa的標準。

◆大口徑補償器（DN＞300mm時），建議采用耐負壓型。

◆波數通用為3波，若需增加（加長）或非標產品則可以定制。

◆補償器的結構長度、技術參數見表。

材質

產品種類

安裝須知

◆安裝前，需將兩法蘭之間三條固定螺桿拿掉，把螺母調到的頂端。當管路熱脹冷縮時，好讓法蘭在螺桿上自由滑動。若轉角

    較大時，也可去掉導棒。

◆安裝時，不能將補償器拉伸或壓縮，盡量保持其自由狀態（標準長度）。法蘭要裝正，螺栓要上勻，且要注意保持好PTFE波

   紋和翻邊口，以免撞破或戳穿。

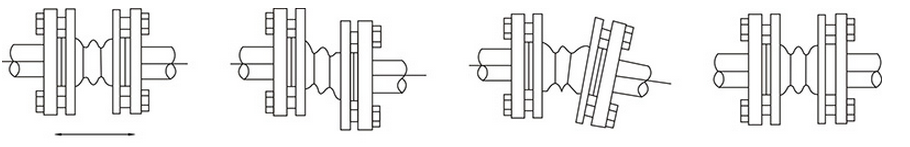

橫向補償	位移補償	角位移	減振降噪

襯四氟補償器參數表

HG/T 20592
